基于无线AP的工厂人员考勤定位系统方案

基于无线AP的工厂人员考勤定位系统方案

一、方案背景与需求分析

在现代化工厂管理中,传统考勤方式(如刷卡、指纹、人脸识别)仅能记录人员在固定出入口的进出时间,无法反映其在厂区内的实时位置与活动轨迹。对于安全性要求高、区域管理严格的生产车间、危化品仓库、地下管廊等场景,管理者需要实时掌握人员分布、在岗状态,并在紧急情况下快速定位与疏散。

本方案旨在利用工厂已有的或新建的无线AP(Access Point)网络,通过Wi-Fi定位技术,实现无感考勤、实时区域定位、轨迹回放和电子围栏告警,兼顾成本与部署便利性。

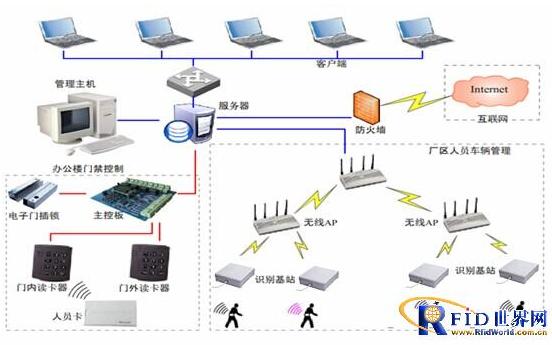

二、系统架构设计

系统分为四层:

  1. 感知层:人员佩戴的Wi-Fi定位标签(工牌式或手环式)周期性发送包含唯一MAC地址的无线信号;同时无线AP接收信号并采集RSSI(接收信号强度指示)。
  2. 网络层:工业级无线AP通过POE交换机接入工厂局域网,AP支持定位功能(如Cisco CMX、华为WLAN定位、Aruba RTLS等)。AC(无线控制器)统一管理AP并上报定位数据。
  3. 平台层:定位引擎服务器接收AP上报的RSSI数据,采用指纹定位或三角定位算法计算人员坐标(精度3-10米)。
  4. 应用层:考勤与定位管理软件,提供实时地图、考勤统计、轨迹查询、区域人数统计、SOS告警、电子围栏等功能。

三、无线AP部署原则

无线AP的部署质量直接决定定位精度与稳定性,需遵循以下原则:

  • 密度:每300~500平方米部署1个AP,在定位要求高的区域(如出入口、关键设备旁)可加密至每150~200平方米1个。
  • 安装位置:安装于天花板或侧墙高位,避免金属遮挡、远离大型电机与变频设备,减少多径干扰。
  • 信道规划:2.4GHz与5GHz双频并发,2.4GHz用于定位信号采集(穿透力强),5GHz用于业务数据传输。相邻AP使用非重叠信道(1、6、11)。
  • 功率控制:根据现场实测调整发射功率,避免信号过强导致定位边界模糊。
  • 冗余与漫游:AP间信号覆盖重叠20%~30%,确保标签移动时无缝漫游,AP故障时仍可定位。

下图为典型的工厂车间AP部署示意(蜂窝状布局):

[AP1] ---- [AP2] ---- [AP3]
|          |          |
[AP4] ---- [AP5] ---- [AP6]
|          |          |
[AP7] ---- [AP8] ---- [AP9]

四、核心功能

1. 无感考勤

  • 自动打卡:人员进入厂区或指定车间,系统自动记录首次出现时间作为上班签到,最后消失时间作为下班签退。
  • 多区域考勤:可分部门、工段、岗位设置不同的考勤区域与规则。
  • 异常提醒:未按时到岗、擅自离岗、进入禁区等实时推送。

2. 实时定位与轨迹回放

  • 电子地图上实时显示人员位置、姓名、部门、工号。
  • 支持查询任意人员过去30天的活动轨迹,用于事故追溯与效率分析。

3. 电子围栏与危险区域管理

  • 在平台绘制禁止进入区域(如高压室、化学品存放区)。
  • 人员进入或滞留超时,触发声光报警、短信/APP通知。

4. SOS紧急求助

  • 定位标签上设SOS按键,按压后平台立即弹窗报警并显示位置,同时联动附近摄像头。

5. 数据联动

  • 可选与门禁、视频监控、MES系统对接,实现视频联动与工时统计。

五、方案优势

  • 利用现有网络:工厂通常已部署无线AP覆盖,仅需升级AC/定位引擎和采购标签,投资少、建设快。
  • 无感采集:不改变员工通行习惯,无需排队打卡。
  • 精度适中:3~10米精度满足区域级管理需求,成本远低于UWB(精度10~30厘米但需专用基站)。
  • 易扩展:后续可平滑升级至UWB或蓝牙AOA用于高精度场景。

六、典型设备清单

| 设备 | 规格建议 | 数量估算 |
|------|----------|----------|
| 无线AP | 支持802.11a/b/g/n/ac/ax,内置定位功能 | 按每300~500㎡1个 |
| 无线控制器AC | 支持统一管理AP与定位数据上报 | 1台(可冗余) |
| 定位标签 | Wi-Fi工牌/手环,续航≥7天,带SOS按键 | 按人数配置 |
| 定位引擎服务器 | CPU 8核、内存32G、SSD 500G | 1~2台 |
| POE交换机 | 千兆,802.3af/at | 按AP数量 |

七、实施注意事项

  1. 现场勘测:先进行无线信号仿真与实测,确定AP点位和发射功率。
  2. 标签佩戴:高保密区域可要求标签防拆报警。
  3. 数据安全:定位数据涉及员工隐私,需脱敏、加密存储,设置权限分级。
  4. 供电与断网:AP和AC建议接UPS,标签断网时可缓存数据,联网后补传。
  5. 与消防联动:火灾时系统可自动统计各区域人数,为救援提供依据。

八、

基于无线AP的工厂人员考勤定位系统,是一种性价比高、实施便捷的智能化管理方案。它借助成熟的企业级Wi-Fi网络,实现从“点签到”到“面管理”的跨越,既满足工厂对考勤纪律的管控,又提升了安全生产与应急处置能力。随着Wi-Fi 7与AI定位算法的发展,该方案的精度和容量还将持续提升,是智慧工厂建设中值得优先考虑的数字化基础设施。
